Bílastæði leiðbeiningar kerfi ultrasonic bílastæði skynjari
Kynning
Bílastæði leiðbeiningar kerfi ultrasonic bílastæði skynjari með ultrasonic bylgja uppgötva vinna meginreglu til að greina hvort bílastæði er upptekinn eða ekki, og nota LED vísir til að greina stöðu sína (RED er upptekinn, GREEN er í boði), sem getur leiðbeint bílstjóri til að finna pláss fljótt og bæta bílastæði stjórnun stig.Á sama tíma senda stöðu til efri stjórnandi.

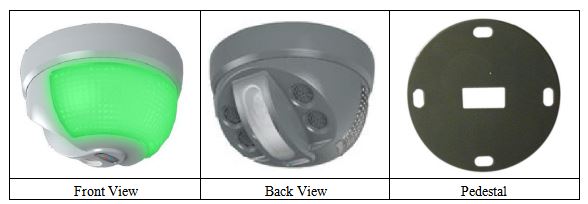

Mynd
Parameter
Rekstur | DC18V ~ 30V, Mæla : | Rekstrarregla | Ultrasonic Uppgötvun |
Spenna | 24V | ||
Dæmigert | Rauður ljós : 65mA | Samskipti | RS-485 |
Núverandi | Grænt ljós : 56mA | Ham | |
Mál | 130 * 130 * 80mm | Heimilisfang kóða | 00 ~ 31, Með 5 stökkum |
að takast á við | |||
Uppgötvun | 290cm , með 2 stökkum | Rekstur | -20 ~ + 50 ℃ |
Svið | stilling | Hitastig | |
ESD | 12KV | Pulse lest próf | ± 4KV |
Tafla 2
Vinnustaðavísir
Vinnustaðavísir (Rauður): Ljós á þýðir með samskiptum og greindum hlutum
S1 Jumper stilling
S1 Jumper stilling kennsla :
Frá hægri til vinstri, (LH) 【1,2,3,4,5,6,7】, Lower 5 tala (1-5) er heimilisfang stilling, hærra 2 númer (6-7) er uppsetning hæð heimilisfang, jumper í aðferðum 1, án jumper þýðir 0.
Heimilisfang stillingar : Neðri 5 tala (5,4,3,2,1) Tilsvara tákna tvöfalt heimilisfang 16,8,4,2,1. Mismunandi fjöldi hoppa línu samsetning, svo sem bílastæði heimilisfang 3, þú þarft að Jumper í 1 og 2.
Greiningarniðurstaða: Sen 1 0 | Bæta við skynjari : Bæta við ( 4 -> 0 ) | |||
Sen10 | Uppsetningarhæð | Lárétt fjarlægð frá bílastæði | Addr | Addr |
( Y ) | lína ( X ) | |||
0 0 | 180cm - 210cm | beint fyrir ofan bílastæði | 0 0 0 0 0 | 00 |
0 1 | 230cm - 250cm | beint fyrir ofan bílastæði | 0 0 0 0 1 | 01 |
1 0 | 250cm - 270cm | beint fyrir ofan bílastæði | ...... | ... |
1 1 | 270cm - 290cm | beint fyrir ofan bílastæði | 1 1 1 1 1 | 31 |
Tafla 3
Athugaðu:
1, Þegar bílastæði leiðbeiningar kerfi ultrasonic bílastæði skynjari setja Jumper, vinsamlegast endurtekið lagði og draga út nokkrum sinnum til að fjarlægja oxíð lag til að tryggja góða snertingu.

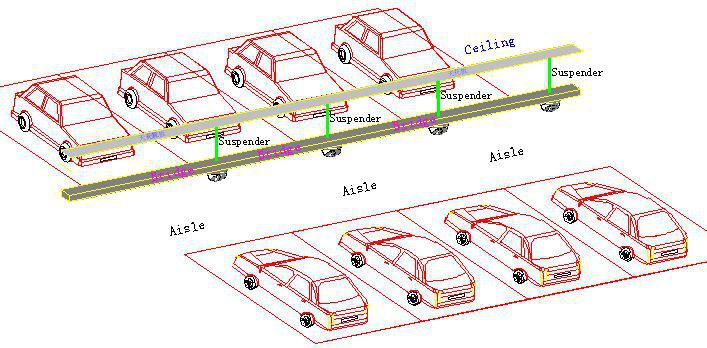

2, Uppsetning hæð er Y: 2.4m-3m, Uppsett beint fyrir ofan bílastæði línu, til að tryggja áreiðanlega uppgötvun.

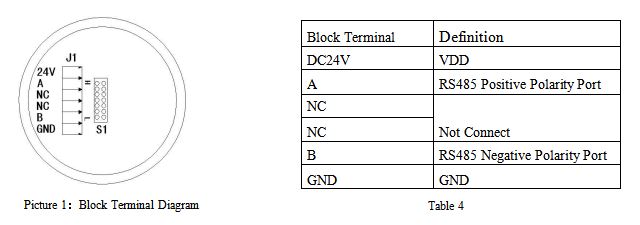

Kennsla blokkarstöðvar

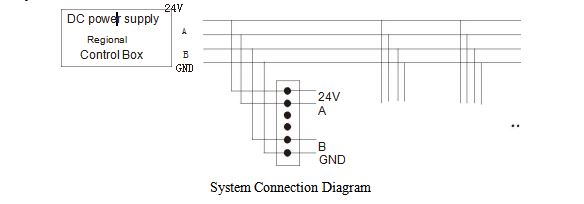

Kerfisleiðbeiningar
1. Tækið undir einum RCM, helst tengt í strætóstillingu, skynjari sem fjallar um fimm truflanir, gæti ein samskiptabus haft yfirleitt 32 skynjari.
2. The skynjari undir einum RCM fá DC máttur frá RCM. Miðað við verkfræði á línuatriðum, notar skynjari margs konar aflgjafahönnun.
3. Til að tryggja að endabúnaðurinn virki rétt, er mælt með því að nota 24V DC aflgjafann. Stjórnunarspjaldsstyrkur orkuframleiðsla sem jafngildir orkunotkuninni 150% - 200% af heildaraflgjafabúnaðinum, til að tryggja áreiðanlega byrjun og vinnu í langan tíma.

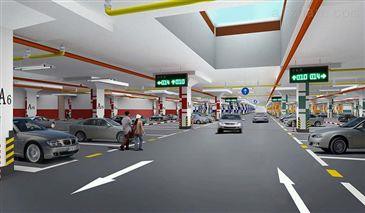

Instal l sýning
